DeltaE Lab

Calcolatore di differenze colore

DeltaE Lab è una app per Apple iPhone che calcola la differenza tra due colori (chiamati rispettivamente riferimento e campione) secondo alcune formule standard. Per informazioni generali sulla differenza di colore si veda questa pagina di WikiColore e per le formule il sito di Bruce Lindbloom.

DeltaE Lab funziona su iPhone, iPod Touch e iPad con iOS 4.2 o successivo. Oltre che in italiano l'app è localizzata in inglese e tedesco.

Alla partenza dell'app si vede la prima schermata qui sotto a sinistra. Se si tocca il bottone in alto a destra si caricano due colori casuali, per familiarizzare con il calcolatore e per test e dimostrazioni (seconda e terza schermata qui sotto). Con un doppio tocco tutti i campi si svuotano.

I dati dei due colori (colore di riferimento e colore campione) vanno inseriti nei campi con lo sfondo bianco. Nei campi con lo sfondo colorato (giallo e verde) appaiono i risultati.

La zona di inserimento dei dati è divisa in due colonne: le coordinate del primo colore (riferimento) vanno inserite nella prima colonna, quelle del secondo colore (campione) nella seconda colonna. Inizialmente tutti i campi bianchi sono vuoti, il che significa che i valori sono indeterminati. Si noti che un campo vuoto non indica 0 ma indica che il valore è indeterminato.

Per inserire i valori si tocca uno dei campi bianchi (tipicamente il campo L* del colore di riferimento) e così appare la tastiera, che può rimanere aperta fino all'inserimento di tutti i dati (schermata qui sotto).

Tipicamente si inizia ad inserire il colore di riferimento. Si batte il valore di L*, un numero da 1 a 100. Poi si batte la coppia a* e b* e i campi di C* e h vengono calcolati e riempiti automaticamente. Alternativamente si può battere la coppia C* e h e in tal caso i campi a* e b* vengono calcolati e riempiti automaticamente. L'ordine di riempimento dei campi non è influente.

Per definizione i numeri che si possono battere nei vari campi sono come segue:

• L* (chiarezza) deve essere un numero compreso tra 0 e 100;
• a* e b* possono essere numeri qualunque, positivi o negativi, e anche 0;
• C* (croma) non può essere negativo, quindi deve essere 0 oppure un numero positivo;
• h* (angolo di tinta) è un angolo e quindi deve avere un valore compreso tra 0° e 360°.

Bisogna notare che i valori a* e b* sono indipendenti tra di loro, nel senso che per a* si può battere un qualunque valore, positivo o negativo, e lo stesso vale per b*. Invece i valori C* e h non sono indipendenti. Più precisamente:

• se C* (croma) è 0, allora h (angolo di tinta) deve essere indefinito (si tratta di un grigio, cioè di un colore acromatico);
• se C* > 0, allora h deve avere una valore finito tra 0° e 360° (si tratta di un colore cromatico).

L'app comunque aiuta l'utente con le scritte segnaposto (in grigio) che appaiono in ogni campo quando il campo è vuoto e intercetta gli eventuali errori di immissione. Questi sono i controlli implementati:

• il campo L* rifiuta valori minori di 0 e maggiori di 100; se si batte un valore superiore a 100 viene sostituito con 100;
• nei campi a* e b* può essere scritto un valore qualunque, positivo o negativo, o anche nullo;
• il campo H* rifiuta valori minori di 0;
• il campo h rifiuta valori minori di 0° e maggiori di 360° (il simbolo del grado viene messo automaticamente, non va battuto); un valore superiore a 360°, viene sostituito con il valore angolare equivalente tra 0 ° e 360° (per esempio 450° viene sostituito con 90°, perché 90° è equivalente a 450° ed è nell'intervallo standard).

Inserito il colore di riferimento (battendo i valori nel campo L* e poi alternativamente nei campi a* e b* oppure C* e h, prima schermata qui sopra), si inserisce il colore campione con le stesse modalità. Man mano che si inseriscono i valori, l'app calcola le singole differenze e scrive i risultati nella terza colonna in giallo (seconda schermata qui sopra). Quando i colori sono stati inseriti, i primi 15 campi sono tutti riempiti (terza schermata qui sopra).

A questo punto si può toccare il tasto Vai, e appaiono i vari risultati (quarta schermata qui sopra).

I risultati sono innanzitutto le differenze individuali:

• le differenze semplici ∆L* (differenza di chiarezza), ∆a*, ∆b*, ∆C* (differenza di croma), ∆h (differenza di angolo di tinta);
• la differenza di tinta ∆H*.

Seguono i valori delle varie formule di differenza di colore cioè dei vari ∆E*. Come è noto, esistono formule diverse per calcolare la differenze di colore. L'app ne calcola 6 e precisamente:

• ∆E* secondo CIE 1976: è il valore originale, ancora utilizzato in qualche campo, per esempio nelle norme ISO riguardati la stampa offset;
• ∆E* secondo CIE 2000: è lo standard più recente proposto da CIE; viene utilizzato per esempio nelle misure di colori prodotti da monitor;
• ∆E* secondo CIE 1994: uno standard intermedio in due varianti che corrispondono a due formule diverse
  • arti grafiche;
  • tessile;
• ∆E* secondo CMC 2:1: uno standard in due varianti
  • accettabilità;
  • percettività.

Il numero di cifre decimali di tutti i campi può essere modificato con il cursore in basso. Si può impostare un valore tra 0 e 4, prima o dopo aver effettuato il calcolo.

Trascinando un rettangolo colorato sull'altro il colore di riferimento prende il posto del colore campione e vicecersa. In questo modo si può verificare la commutatività delle formule (prima schermata qui sotto). Per alcune formule, la differenza tra due colori A e B è diversa dalla differenza tra gli stessi colori nell'ordine inverso: B e A. Una formula di questo tipo non è commutativa.

I colori dei rettangoli sono approssimati per diversi motivi: (a) non tutte le terne numeriche corrispondono a valori L*a*b*; (b) non tutti i colori L*a*b* possono essere rappresentati sullo schermo di iPhone; (c) per rappresentare correttamente i colori rimanenti servirebbe il profilo dello schermo di iPhone, che tuttavia non è disponibile.

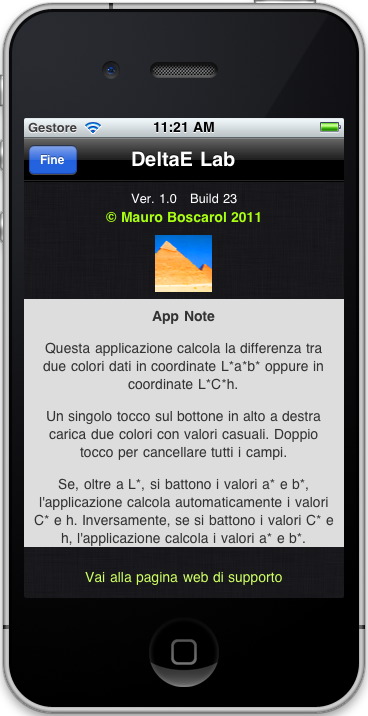

Toccando il tasto di informazione, il cerchio con la lettera" i" in basso a destra, viene presentato la schermata informativa (schermata qui sopra a destra). La scritta in basso è un link, toccando il quale si raggiunge la pagina web che state leggendo. Per tornare alla schermata principale di DeltaE Lab, toccare il tasto Fine in alto a sinistra.

DeltaE Lab è progettato e programmato da Mauro Boscarol. Per informazioni, richieste, suggerimenti, segnalazioni mandami una mail. Rispondo a tutte le mail.
